संवेदक
ट्रांसड्यूसर एवं संवेदक विकास
द्रव नोदन प्रणाली केंद्र अपनी बेंगलूरु-स्थित सुविधा में, प्रमोचन यानों और उपग्रहों के लिए विभिन्न प्रकार के ट्रांसड्यूसर और संवेदक विकसित और उत्पादित किए जा रहे है। इसमें प्रमोचन यान अनुप्रयोगों के लिए विभिन्न दाब ट्रांसड्यूसर, तापमान संवेदक और स्तर संवेदक शामिल हैं और उपग्रह अनुप्रयोगों के लिए दाब ट्रांसड्यूसर भी शामिल हैं। प्रत्येक मिशन के लिए 198 की संख्या में पी एस एल वी के लिए संवेदक, 410 की संख्या में जी एस एल वी के लिए संवेदक और 212 की संख्या में जी एस एल वी मार्क-III संवेदक आपूर्तित किए जाते हैं। इसके अतिरिक्त, प्रत्येक मिशन हेतु जियोसैट के लिए 6 संवेदकों और भारतीय सुदूर संवेदन अंतरिक्ष यान के लिए 2 संवेदकों की आपूर्ति की जाती है। | ![]() |
1. दाब ट्रांसड्यूसर : 21 एन ए और आई डी एल वी के लिए स्ट्रेन गेज-आधारित निरपेक्ष दाब ट्रांसड्यूसर का उपयोग पी एस एल वी, जी एस एल वी, ए वी एम 3 और सेमी-क्रायोजेनिक परियोजनाओं में दबाव संवेदन के लिए किया जाता है। एम ई एम एस-आधारित दाब ट्रांसड्यूसर आंतरिक रूप से विकसित सक्रिय प्रतिपूर्ति तकनीक के साथ एम ई एम एस दाब सेल का उपयोग करके निर्मित हैं और ये उच्च आउटपुट और उच्च सटीकता के साथ दाब मापन के लिए आदर्श हैं। डी पी टी का उपयोग वहाँ किया जाता है जहाँ दो बिंदुओं पर दाब के अंतर को मापना हो। आई डी पी टी को विशेष रूप से अंतरिक्ष यान में उपयोग के लिए डिज़ाइन प्रणोदक टैंक के दाब की निगरानी के लिए किया गया है और इस प्रकार यह प्रणोदक के खपत-स्तरों की गणना करने में सहायता करता है। इस अनुप्रयोग के लिए अंतर्निहित इलेक्ट्रॉनिकी के साथ इन्टेग्रल डायाफ्राम प्रेशर ट्रांसड्यूसर का उपयोग किया जाता है। ट्रांसड्यूसरों का मानक कक्षीय जीवन 15 वर्षों से अधिक होता है।
![]() 21NA PT |
![]() आई एल एल वी |
![]() एम ई एम एस पी टी |
![]() डी पी टी |
![]() आई डी पी टी |
2. तापमान सेंसर : एच एल पी या हीलियम प्रोब तापमान संवेदक और या थर्मोकपल प्रोब टी सी पी तापमान संवेदन के लिए के-प्रकार के थर्मोकपल का उपयोग करते हैं। टी सी पी में लचीलापन सुनिश्चित करने के लिए एक लचीला युग्मन शामिल है। पी टी एस या प्लेटिनम तापमान संवेदक तापमान संवेदन के लि ए प्लेटिनम - आधारित वायर वाउंड आर टी डी तत्व का उपयोग करता है। ये संवेदक पी एस एल वी, जी एस एल वी, एल वी एम 3 और सेमी-क्रायोजेनिक परियोजनाओं में उपयोग किए जाते हैं। सी टी टी का उपयोग क्रायोजेनिक तापमान मापन के लिए किया जाता है। यह संवेदक 1/3 डी आई एन क्लास बी सटीकता वाली पतली फिल्म पी आर टी डी का उपयोग करता है। छोटा आकार, सुसंहति, तीव्र प्रतिक्रिया समय, अल्प स्व-तापन दर, उत्कृष्ट दीर्घकालिक स्थायित्व और उच्च विश्वसनीयता इसकी विशेषताएँ हैं। इसे एल वी एम 3 के सी ई 20 इंजन में उपयोग किया जा रहा है।
![]() एच एल पी |
![]() पी टी एस |
![]() सी टी टी |
![]() टी सी पी |
इन संवेदकों के अलावा, द्रव नोदन प्रणाली केंद्र ने 8 प्रकार के तापमान संवेदकों का प्रमाणीकरण किया है, जिन्हें वर्तमान में प्रमोचन यानों के क्रायो चरण में उपयोग किए जा रहे आयातित संवेदकों के विकल्प के रूप में उपयोग किया जा सकता है।

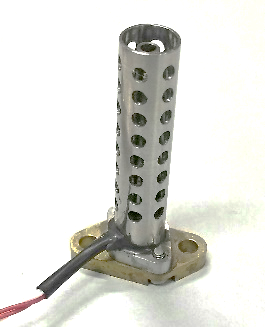

![]() सी टी एस 20K-473K |

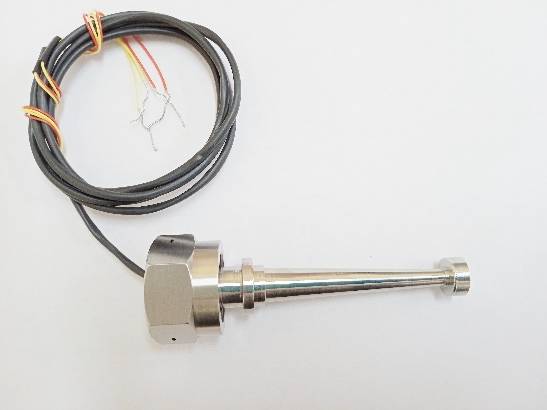

![]() सी टी एस-13K-573K-500-01 |

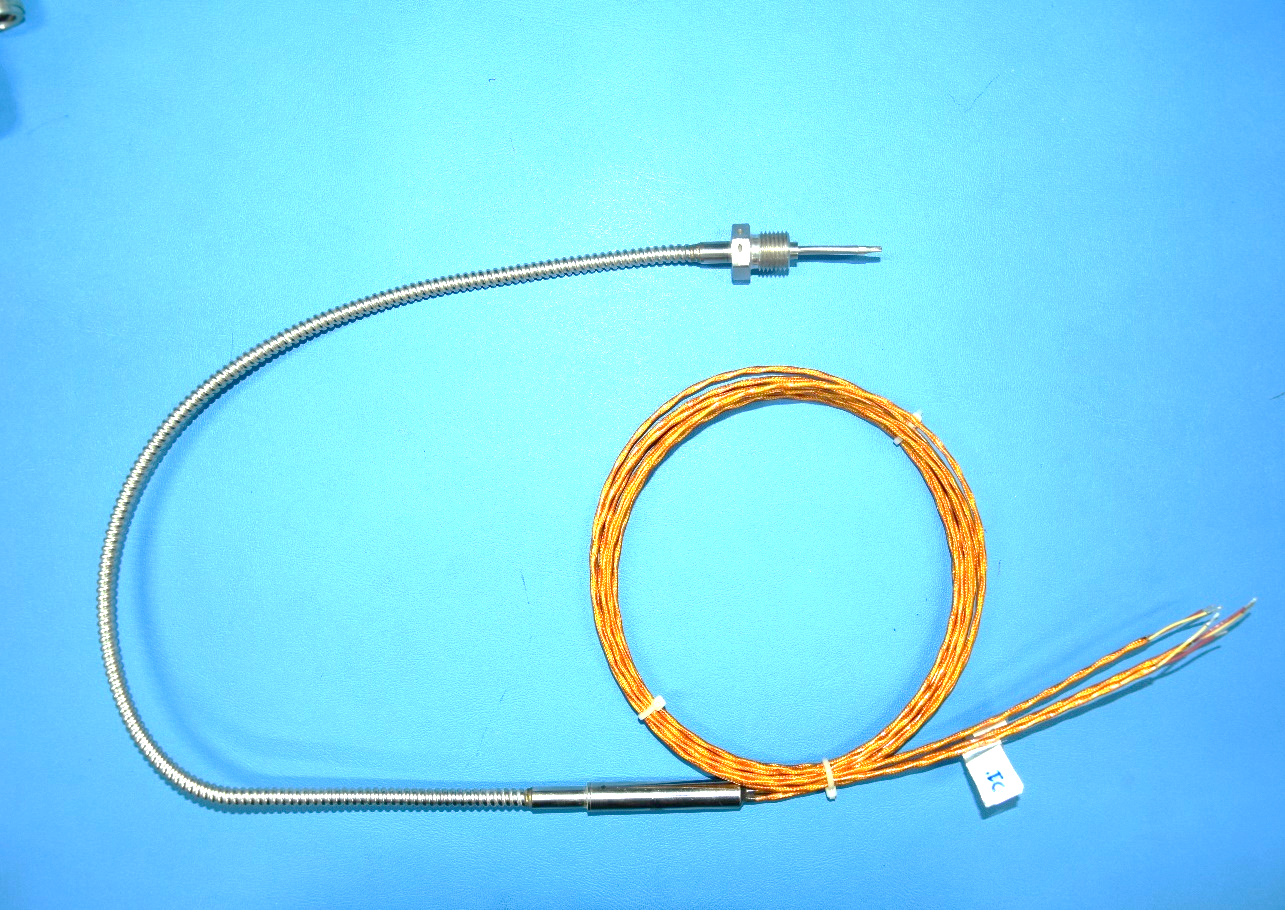

![]() डी टी सी पी-73K-1373K |
![]() सी टी एस-13K-573K-100-01 |

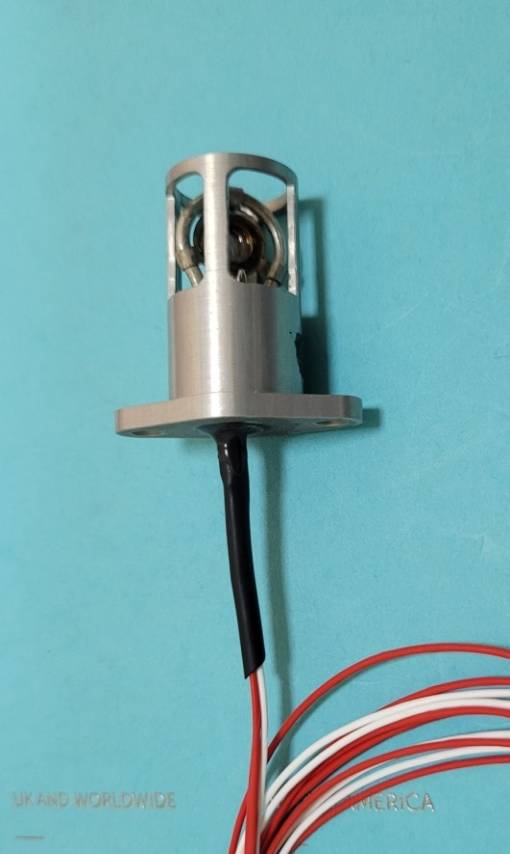

![]() सी टी एस-13K-573K-100-02 |

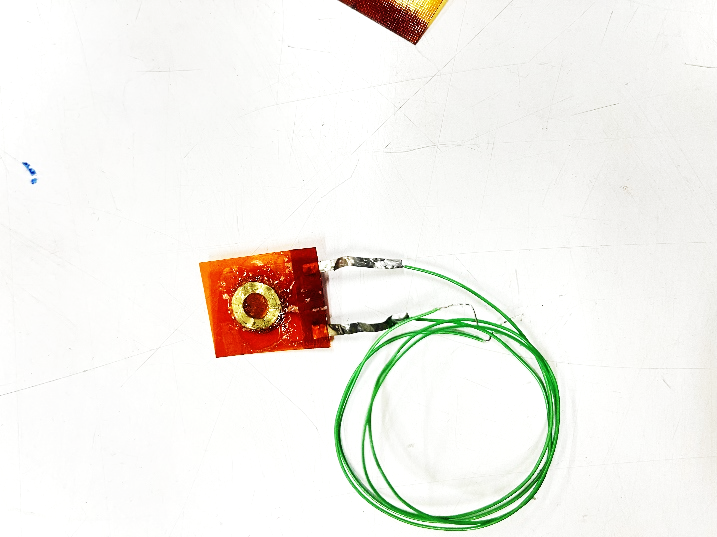

![]() एस टी-पी एस-सी |

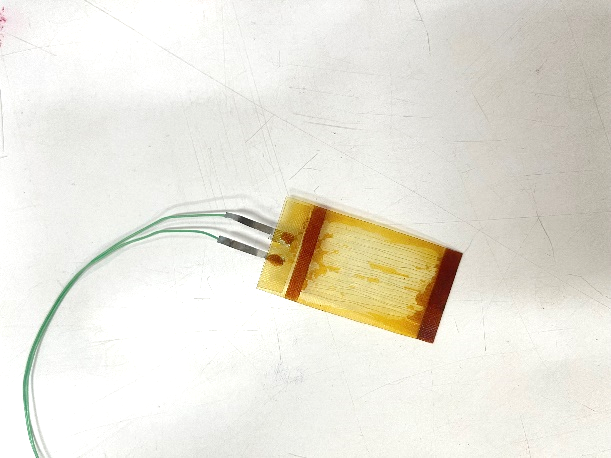

![]() एस टी-पी टी एस |

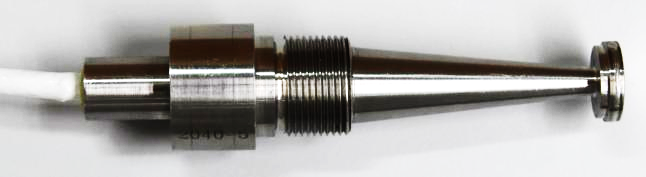

![]() सी टी एस-13K-453K |
3. स्तर संवेदक : द्रव नोदन प्रणाली केंद्र 3 प्रकार के स्तर संवेदकों का उत्पादन करता है। ट्रिपल रिडंडेंट स्तर संवेदक (टी आर एल एस) का उपयोग जी एस एल वी और एल वी एम 3 प्रमोचन यानों के क्रायोजेनिक टैंकों में लॉक्स (LOX) और एल एच 2 (LH2) स्तरों की माप के लिए किया जाता है। पराध्वानिक द्रव स्तर संवेदक (यू एस एल एस) पराध्वानिक सिद्धांत पर काम करता है और इसे भराई के दौरान टैंक में भू-भंडारणीय प्रणोदक के स्तर का संवेदन करने के लिए उपयोग किया जाता है। हाइड्रोजन रिक्तता संवेदक (एच डी एस ) का उपयोग उड़ान के दौरान टैंक में द्रव हाइड्रोजन और ऑक्सीजन की पूर्वनिर्धारित कमी के स्तर का पता लगाने के लिए किया जाता है। ये सेंसर पी एस एल वी, जी एस एल वी और एल वी एम 3 मिशनों में उपयोग किए जा रहे हैं।
![]() एच डी एस |
![]() यू एस एल एस |
![]() टी आर एल एस |
4. गति संवेदक : द्रव नोदन प्रणाली केंद्र ने प्रमोचन यान अनुप्रयोग के लिए 4 प्रकार के गति संवेदक विकसित और प्रमाणीकृत किए हैं। ये क्रायो और भू-संग्रहणीय प्रणोदकों दोनों के लिए वर्तमान में उपयोग किए जा रहे आयातित संवेदकों के विकलप हैं। ई एस एस-टी पी गति संवेदक का उपयोग सभी भू-भंडारणीय चरणों में टर्बो पंपों के गति-मापन के लिए किया जाता है। सी एस एस-एम टी पी मुख्य टर्बो पंप की गति मापने के लिए सी यू एस और सी 25 चरणों में उपयोग किया जाता है।

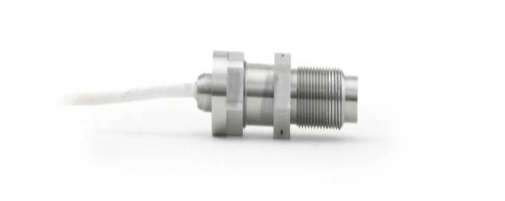

![]() सी एस एस-एफ बी टी पी |

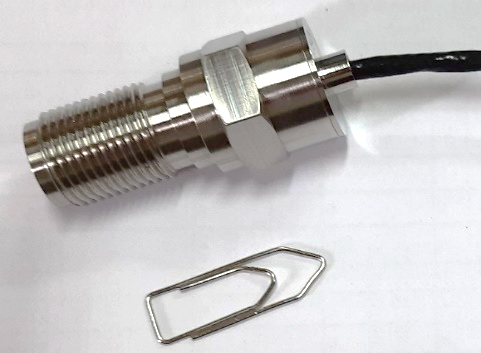

![]() सी एस एस-ओ बी टी पी |

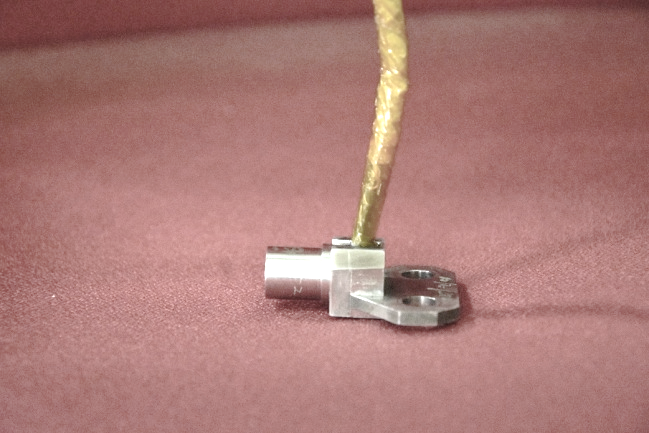

![]() सी एस एस-एम पी टी |
